无推力免维护旋转补偿器：热力管道的理想之选

在热力管道系统中，热胀冷缩是一个必须解决的关键问题，补偿器的作用至关重要。无推力免维护旋转补偿器作为一种新型且高效的补偿设备，正逐渐在各类热力管道工程中崭露头角。

一、构造精巧，协同运作

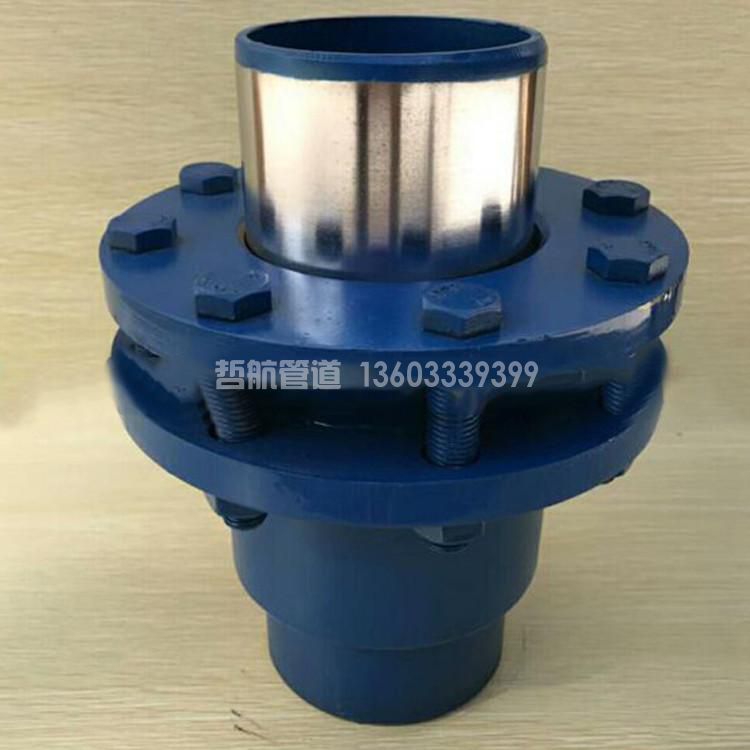

无推力免维护旋转补偿器主要由整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成 。整体密封座与密封压盖紧密配合，确保了良好的密封性，防止介质泄漏。大小头的设计巧妙，能够适应不同管径的管道连接需求。减摩定心轴承则极大地减少了旋转过程中的摩擦力，使得旋转更加顺畅，同时保证了设备运行的稳定性 。密封材料选用先进的柔性石墨等，耐温范围可达 - 60℃ - 800℃，能够在各种复杂的温度环境下保持良好的密封性能。旋转筒体则是实现热位移吸收的关键部件，它与其他构件协同工作，完成对管道热胀冷缩的补偿。

二、原理独特，消除推力

其工作原理基于力偶的巧妙运用。通过成双旋转筒和 L 力臂形成力偶，产生大小相等、方向相反的一对力，这对力由力臂回绕着 Z 轴中心旋转，以此达到吸收力偶两边热管上产生的热胀量的目的 。这种独特的设计使得补偿器在工作过程中不会产生内向压力（或盲板推力） 。传统的一些补偿器，如轴向型波纹补偿器内压推力大，这就需要设置大型的固定支架来承受推力，不仅增加了工程成本，还可能因支架设置不合理导致安全隐患。而无推力免维护旋转补偿器，由于不产生内压推力，补偿器两端的固定支架可以做得很小，大大节约了固定支架的建设成本，同时也减少了因推力产生的安全风险。

三、免维护特性，降低成本

密封性能是补偿器的重要性能指标之一，也是影响其是否需要频繁维护的关键因素。无推力免维护旋转补偿器拥有较为合理的密封面结构 ，密封材料和密封面的磨损极为轻微。一方面，其密封填料采用先进的材料，并且在内套管外部和外套管内部焊有挡环，两挡环之间装设有减小摩擦力的滚珠式滚动环，极大地减小了内套管对密封填料的磨损；另一方面，在填料压紧法兰上方增加了一组弹簧，当填料出现微量磨损时，依靠压紧弹簧的张力给予补偿 。当磨损量超过弹簧张力补偿量时，只需扳紧弹簧压紧法兰上方的螺帽即可，不需要停气修复，运行无次数限制，不易产生泄漏。这就意味着在长期运行过程中，它不需要像传统补偿器那样，因为密封问题而频繁进行维护、更换填料等操作，大大降低了维护成本，提高了管道系统运行的稳定性和可靠性，减少了因维护导致的管道停运对生产生活造成的影响。

四、补偿量大，灵活布置

在补偿能力方面，无推力免维护旋转补偿器表现出色，补偿量大，可根据自然地形及管道强度灵活布置 。最大一组补偿器可补偿 500mm 管段，对于长距离的热力管道来说，这一特性尤为重要。在实际的热力管网建设中，地形往往复杂多样，传统的一些补偿器可能因为补偿量小，需要频繁设置，不仅增加了安装成本和管道系统的复杂性，还可能影响管道的整体性能。而无推力免维护旋转补偿器，由于其较大的补偿量，可以减少补偿器的设置数量，根据自然地形合理布置，使得管道系统的布局更加简洁、合理，同时也提高了供热半径，减少了流速受阻、减压降温等问题，降低了运行成本。

五、应用广泛，前景广阔

无推力免维护旋转补偿器广泛应用于化工、石油、热电、冶金等多个行业，尤其在城市集中供热和地沟及高空架设的管道系统中发挥着重要作用 。在城市集中供热管网中，它能够确保供热管道在不同温度条件下安全稳定运行，保障居民和企业的正常供热需求。在石油化工行业的管道系统中，面对高温、高压、腐蚀性介质等复杂工况，无推力免维护旋转补偿器凭借其优良的性能，也能胜任工作，为生产的连续性和安全性提供保障。随着各行业对管道系统运行可靠性和经济性要求的不断提高，无推力免维护旋转补偿器凭借其诸多优势，必将拥有更加广阔的应用前景。
