最新钢管承受压力计算公式

发布时间:2024-06-27人气:

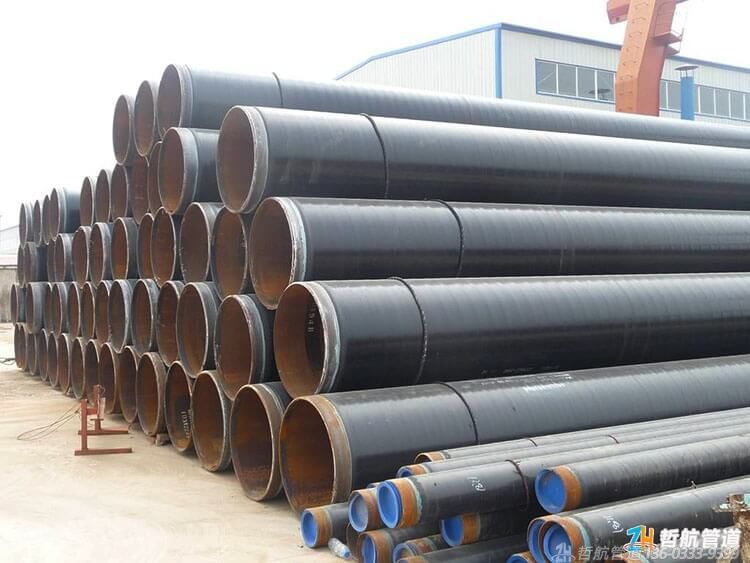

最新钢管承受压力计算公式(图1)


钢管承受压力计算公式方法

一:以知方矩管 、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法
(钢管不同材质抗拉强度不同) 压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)

二:以知无缝管无缝钢管外径和承受压力求壁厚计算方法:
 壁厚=(压力*外径*系数)/(2*钢管材质抗拉强度)

三:方矩管 、螺旋管钢管压力系数表示方法:
 压力P<7Mpa  系数S=8  7<钢管压力P<17.5   系数S=6 压力P>17.5   系数S=4

不锈钢管承受压力计算公式

不锈钢管所承受的压力如何计算:
1、计算公式:2X壁厚X(抗拉强度X40%)*外径
2、316、316L、TP316、TP316L——抗拉强度:485MA
3、321、304、304L——抗拉强度:520MA

304不锈钢管的抗拉强度是520MPA
316不锈钢管的抗拉强度是485MPA
而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外;外径和壁厚也是非常重要的因素,壁厚越厚,能承受的压力值越大,比如同样外径,10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多;另外,还与外径有关,外径越大,能承受的压力值越小,比如同样的壁厚,外径越大能承受的压力值越小;

不锈钢管承受压力的计算公式:

       水压试验压力:P=2SR/D
       S是指壁厚,r指抗拉强度的40%,D指外径;
       下面举例说明:
        304不锈钢管规格:159*3
         P=2*520*0.4*3/159=7.84MPA

        316不锈钢管规格 :159*3
         P=2*485*0.4*3/159=7.32MPA

 不锈钢无缝管按要求不同分类如下:

     按生产工艺分为:不锈钢冷拔管、不锈钢精密管。
     按截面分为:不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管(有三角管、六角管等)
     按壁厚可分为:厚壁不锈钢管、薄壁不锈钢管
     按口径可分为:大口径不锈钢管、小口径不锈钢管、不锈钢毛细管
     按搜索习惯可分为:不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管
     按地区可分为:戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管
     按材质分为:201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L不锈钢无缝管、310S不锈钢无缝管

无缝钢管承受压力计算公式方法

一:以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法
(钢管不同材质抗拉强度不同) 压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)

二:以知无缝管无缝钢管外径和承受压力求壁厚计算方法:
 壁厚=(压力*外径*系数)/(2*钢管材质抗拉强度)

三:钢管压力系数表示方法:
压力P<7Mpa  系数S=8
7<钢管压力P<17.5   系数S=6
压力P>17.5   系数S=4

钢管理论重量表
单位:Kg/m
壁厚 外径 3 3.5  4 4.5  5 5.5  6
注:计算常用型材理论重量计算公式:
        m=F×L×ρ
         m—质量 Kg ;F—断面积m2/m ;L—长度m ; ρ—密度 *Kg/m3
        ☆其中:F断面积计算方法:
         1、方钢 F= a2
         2、钢管 F=3.1416×$(D-$) D—直径 $—厚度
         3、钢板、扁钢 F= a×$ a—宽度
密度:
      钢材:7.85*103 kg/m3
      铝:2.5~2.95*103
      铜:8.45~8.9*103
      铸铁:6.6~7*103
      尼龙:1.04~1.15*103

小口径无缝钢管分类
      优质碳素结构钢
      碳素结构钢
      低合金高强度结构钢
      合金结构钢
      不锈钢
      20#结构钢
小口径无缝钢管一般规格
     外径在(3mm-42mm)之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。
     壁厚在(0.8mm-12mm)
     其实还可以分为:小口径厚壁无缝管、小口径薄壁无缝管。

以上方法来源于互联网,实际效果有待验证
